新一代透射电镜专用能谱仪

传统TEM用能谱总被定位于“简单看看元素种类就好”,话说对自己要求这么低,你对得起自己的身价吗?满足得了当前日益提高的材料在精度及准度的研究需要吗?

牛津仪器于今年年底推出的新一代透射电镜专用能谱仪可以解决以上困扰。

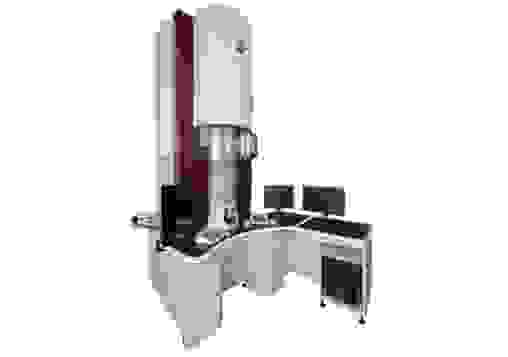

新一代透射电镜专用能谱仪

新一代能谱仪三大升级

探头优化设计——固体角更高,采集效率更高 一键获得样品采集点厚度值——定量准确性大大提高 实时呈现元素分布变化——支持高温下原位能谱分析

1.探头优化设计

提高固体角,无需样品做较大倾转,即可快速获得足够多计数,满足Mapping采集需要,尤其适合需要在特定倾转角度下进行元素分析。

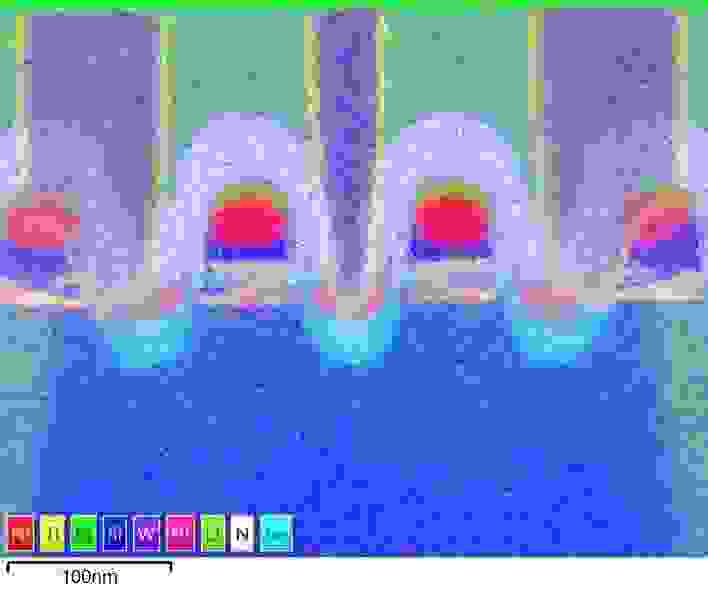

案例一:即使在更低的倾转角下,也可以获得大量的X射线,满足快速采集元素mapping需要

2.一键获得厚度值,定量更准确

因为透射样品虽然很薄但仍然具有一定厚度,且通常起伏不定或连续变化,如样品发生倾转,当前采集点的厚度又会改变。该厚度差异会严重影响元素的吸收,尤其对轻元素更为明显。进而影响定量准确性。

M2T 是一种全新的、专门用于透射能谱中,方便及准确的实现吸收校正以及厚度测量的方法。通过准确测试采集点的厚度值,有效提高元素定量准确性。

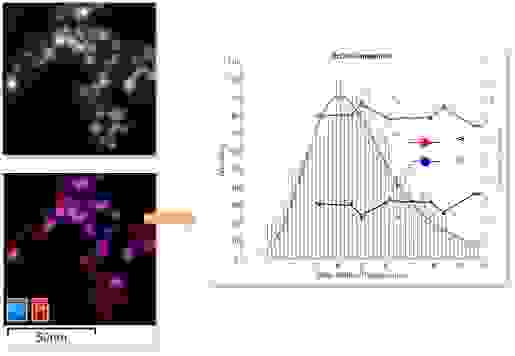

案例二:准确获得催化剂颗粒样品的含量信息,更有助于了解其活性

3.AztecLive实时元素分析

新一代能谱仪改进晶体形状、优化电子电路设计后,使得X射线透过率更高,处理速度更快。且配合实时AztecLive功能使高温加热样品的同时测试能谱成为可能。

该功能尤其适合进行原位分析时,实时观察元素分布及含量变化。对样品进行加热,观察温度对样品形貌、元素、成分变化,是目前比较热门的透射电镜原位观察的应用之一。而以往因红外辐照对能谱探头的影响,制约了在高温实验中,能谱的分析。而这也是更全面表征样品显微变化的遗憾。

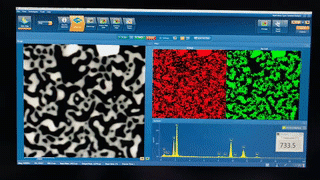

案例三:当温度升高时,通过AztecLive可以实时观察到元素谱图、分布的变化

文末彩蛋

新的AztecTEM系统支持控制Jeol的JED能谱探测器,更喜欢牛津AZtec软件的同学有福了!
