14th October 2022 | Author: Simon Burgess
在进行EDS分析时,大家对于某种材料中特定元素的EDS检测限(Limit of Detection, LOD)往往有不同的看法: 有些人认为0.5wt%,有些人认为0.25wt%,有些人觉得0.1wt%是可能的。实际上,答案视情况而定。利用AZtec软件,可以在任何实验条件下轻松推测不同元素的检测限,从而在测试之前获得最佳条件。测试时,即使未检出某元素,仍然可以有信心知道它是否真的存在。
AZtec软件的膜厚测量功能LayerProbe中包含谱图模拟,利用该功能可以获得EDS分析的检测限。近期推出的LayerProbeONE功能,可以计算单层薄膜的厚度以及模拟谱图,同样也可获得不同条件下元素的检测限。

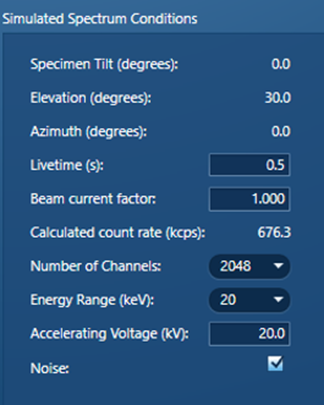

在LayerProbeONE(或AZtec 6.1之后版本的LayerProbe)功能中,包含了向谱图添加统计噪声的新功能。在设置中启用噪声,该功能自动从系统中收集EDS采集的参数,并可模拟出利用该SEM和EDS能谱可分析的不同成分的谱图。

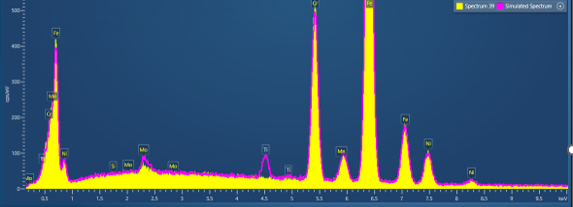

通过输入材料的成分,然后添加少量感兴趣的元素(如下图中的 1wt%Ti),AZtec 可给出模拟的谱图,同时也可给出成分测量精度,并确定元素的检测限。
通过改变不同参数,如材料的组成、加速电压、束流等,可观察相应检测限的变化。以两种不同材料(钢和有机物)中锌的检测为例,选择不同加速电压进行模拟。我们可以在下表中看到,通过改变材料的成分、加速电压和分析线系,检测限 就会在 0.09 到 1.23 wt% 之间变化。较高的加速电压可以获得更低的检测限,重元素在平均原子序数较低的样品中检测限更低。
使用AZtec软件6.1版中的LayerProbe和LayerProbeONE功能,可以帮助确定元素分析时的检测条件及了解分析时的元素检测限。
Dr Simon Burgess ,
X-ray Products Business Manager, Oxford Instruments
